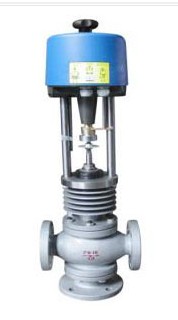

• 直行程分流、合流電動調節閥

• 產品型號 : ZDSF(H)
• 產品系列 : 調節閥

ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。

訂購產品

詳細介紹



型號：	ZDSF(H)	口徑：
壓力：		材質：

一、閥體 ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。 形式：三通雙座鑄造閥 公稱通徑：25－300mm 公稱壓力：PM1.6 4.0 6.4MPa 連接形式：法蘭式按JB78－59 JB79－59 材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 二、上閥蓋 常 溫 型：-20℃－+200℃ 散 熱 型：-40℃－+450℃ 壓蓋形式：螺栓壓緊式 填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管 三、閥內組件     閥芯形式：雙導向雙座套筒型閥芯 流量特性：等百分比特性，線性特性和快開特性 材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 四、執行機構 類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列 技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。 五、主要零件材料及推薦使用溫度范圍 閥體材料 公稱壓力MPa 介質工作溫度  < < < < < < < < < < < < < < 120 200 250 300 350 400 425 450 475 500 525 550 575 600 最大工作壓力MPa 鑄鐵HT200 1.6 1.6 1.5
