• 氣動單座(套筒)調節閥

• 產品型號 : ZJHP(M)
• 產品系列 : 調節閥

ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

訂購產品

詳細介紹



型號：	ZJHP(M)	口徑：
壓力：		材質：

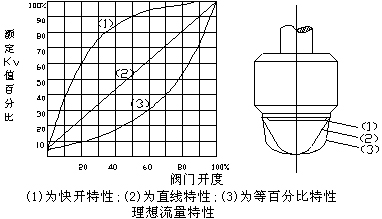

ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。 一、閥體 閥體形式：直通單座（套筒）倒S型鑄造型閥 公稱通徑：DN20~300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78-59 JB/T79.2-94凹式 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti 上 閥 蓋：常溫型-20~+200℃ 散熱型-40~+450℃ 填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管 二、閥內組件 閥芯型式：上導單座(套筒)柱塞型閥芯 流量特性：直線特性、等百分比特性或快開特性 材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 三、流量特性圖 四、執行機構 形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti 膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60 壓縮彈簧：60Si2Mn 60-100) KPa 推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa 膜 蓋：A3 氣源 接頭：內螺紋M10X1 襯 套：2Cr13 環境 溫度：-30~+70℃ 閥作用型式：氣一開式，氣一關式 五、主要技術參數 公稱通徑 閥座直徑 額定流量系數Kv 額定行程 薄膜有效面積cm2 固有可調比 環境溫度℃ 基本誤差 回差 死區 額定流量系數 泄漏量 直線 等百分比   G3/4 3 4 5 6 7 8 0.08 0.12 0.20 0.32 0.50 0.80 10 220 50:1 -40~+85 不帶定位器±5% 帶定位器±1% 不帶定位器±3% 帶定位器1% 不帶定位器±3% 帶定位器0.4% ±10% 單座10-4閥額容量（套筒10-3閥額定容量） 20 10 1.8 1.6   10   350 12 2.8 2.5 15 4.4 4 20 6.9 6.3 25 25 11 10 16 40 32 17.6 16 25 40 27.5 25 50 50 44 40 65 65 69 63 40 560 80 80 110 100 100 100 176 160 150 125 275 250 60 900 150 440 400 200 200 690 630 250 250 1000 900 100 1400 300 300 1600 1440 六、ZJHP型氣動單座調節閥允許壓差 開關方式 執行機構型號 彈簧范圍KPa 氣源壓力MPa 公稱通徑（閥座直徑）mm 20 25 40 50 65 80 100 150 200 10 12 15 20 氣關 ZHA-22 20-100
